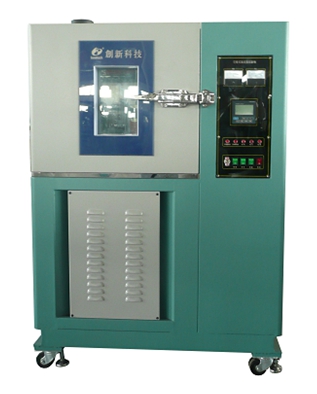

一．设备用途：
本设备模拟安全带的实车安装状态，通过对安全带施加规定颗粒度的粉尘，测试安全带的耐粉尘性能。
二. 工作环境条件：
环境温度：室温；
环境湿度：（20~90）%RH；
三．材料及规格：
1． 内箱材质为SUS304#不锈钢。试验箱长*宽*高 1000*1000*1700mm，试验工位：1个。
2． 试件的安装高度800—1000mm。实车安装状态。试验的安装支架采用SUS304#不锈钢。
3． 环境温度范围:-40—100℃，湿度范围:20%—98% R.H.
四．技术参数：
1．干石英砂5kg。其颗粒度分配如下：
1)通过150um孔径，104um线径，99%-100%；
2)通过105um孔径，64um线径，76%-86%；
3)通过75um孔径，52um线径，60%-70%；
2. 箱内环境控制：
对压缩空气进行除水除油处理，管路在-40℃时不会结冰。保证粉尘吹搅和安全带驱动装置动作正常。
3. 控制系统：
控制系统采用日本三菱的PLC和触摸屏对设备进行控制，粉尘吹搅周期及每次吹搅时间可调整，粉尘吹搅次数等均可0---999，999可设定。
4．信息采集：
7吋触摸屏可显示：已完成试验次数、已经历试验时间、剩余试验次数和预计试验完成时间等。
5. 试验频率和其他：
1) 安全带拉出回卷频率：0～30 次/min 可调整
2) 试验速率误差： 不大于1.0%
3) 安全带往复拉伸行程： 0～600 mm可调整
4) 织带拉出长度： 0 ～ 500mm
5) 织带拉出长度误差： 不大于1.0%
6) 吹粉尘持续时间： 5秒 可在0～60秒之间任意设定
7) 停止吹粉尘时间： 20 min 可在0～9999秒之间任意设定
8) 试验次数： 0～999,999 可设定
9) 试验时间： 0～999min之间任意设定
10) 控制方式： 工业计算机自动控制
11) 控制系统： wince 软件
12) 显示方式： 工业液晶触摸屏
13) 设定方式： 液晶屏数字设定
14) 机架结构： 工业铝型材和不锈钢方管
15) 缸体结构： 按照标准全不锈钢制作
16) 安全带固定方式： 多孔式和三立柱式（按照标准要求）
17) 停机方式： 达到试验次数或试验时间自动停止测试，试件损坏自动停止测试
18) 完全实现微电脑自动控制机器，自动测试、试件损坏自动停机、自动保存测试结果，可以保持长达五年的测试记录 |
