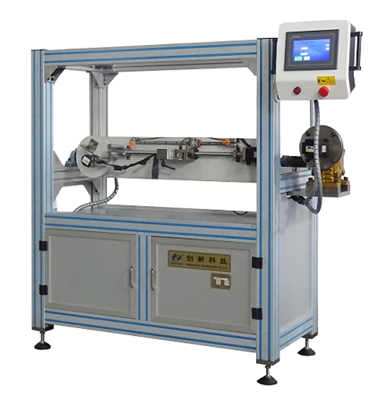

一.设备用途
用于试验安全带倾斜锁止性能，紧急锁止卷收器在安装位置其倾角达到一定值时转收器必须锁止；可以根据用户的设定角度，自动进行前后左右等各种设定角度的变更，自动判断转收器是否自动锁止。
二．符合标准：
FMVSS 213 12. B.3.5 S209，S4.3（f）
GB 27887-2011 《机动车儿童乘员用约束系统》 6.2.4.3.5
三．试验方法：
1） 将带有自动感应装置的转收器按照在其制造厂规定的安装位置安装在试验机上。
2）将安全带通过导向机构并将可牵引的一端固定在收放安全带机构中。
3）将倾角总成回归到设计“0”角度位置，并检查倾角总成机构是否达到零角度位置。
4）倾角总成机构摆角位置回归到“0”角度位置。
5）在触摸屏上设定好前后左右等任意方向倾斜的角度。
6）启动测试程序，计算机自动改变前后左右等倾斜角度，到达每一个角度前后计算机自动启动马达，收紧安全带，检查安全带有无在该角度锁止，如此反复，并自动记录好角度及锁止情况。
四．工作环境：
环境温度：室温；
环境湿度：（20~90）%RH；
五. 技术参数：
1) 采用高精度谐波齿轮减速机配伺服电机实现各角度的平滑变化。齿轮箱零背隙。
2) 卷收器左右摆角范围：±120°,可设定。
3) 前后方向摆角范围 -90°-->+120°，可设定摆动范围。
4) 角度测量精度： 0.0001度。
5) 摆角速度：0.001°-20°/s（可设定），摆角速度误差：小于0.1%。
6) 采用气动夹具夹紧织带。自动判断织带锁止状态并记录显示此时的倾斜角度。
7) 织带拉出和回卷速度： 0 mm -200 mm / sec可调。
8) 采用触摸屏显示相关参数并可以通过触摸屏进行参数设定。
9) 设备机架有水平调整功能。
10) 倾角总成旋转范围：360º
11) 倾角总成旋转速度：360度/min
12) 角总成旋转: 马达自动旋转
13) 转收器摆角： 马达自动
14) 控制方式： 工业计算机自动控制
15) 控制系统： WINCE
16) 显示方式： 工业液晶触摸屏
17) 设定方式： 液晶屏数字设定
18) 角度测量： 角度传感器
19) 判断方式： 计算机自动转収释放安全带，自动判断
20) 机架结构： 工业铝型材和不锈钢方管
21) 程序自动控制，自动测试、试件损坏自动停机、自动保存测试结果； |
