一.适用范围

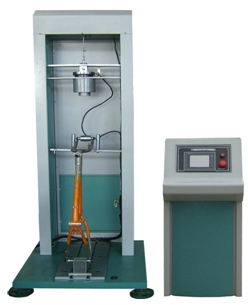

该设备适用于测试儿童自行车车架/前叉组合件落重试验检测。
二. 参考标准：
依据标准GB 14746-2006《儿童自行车安全要求》第4.7.1条款
三.试验原理：
本机用于模拟自行车在骑行时的前轮遇到障碍物时可承受地面障碍物冲击的能力。
四.试验方法：
（1）选择合适的轴将轻质滚轮固定在前叉上；
（2）选择合适的轴将车架的后叉固定在试验台上；
（3）打开电源开关将一定重量的重锤提高至合适的位置，并固定好安全销；
（4）调节机台的中轴支撑架位置，使前叉的中心刚好同后轴的中心处于同一垂直面上；
（5）将砝码提升到规定的高度，拨出插销后，按执行键执行测试；
（6）试验完成后检查组合件有无裂纹及变形量，根据标准判断合格与否。
五.技术参数：
1. 试验平台及夹具： 配备适用于测试儿童自行车架/前叉组合件落重试验夹具，采用不锈钢材质，具有足够的强度满足不同尺寸型号样品的测试和频繁使用装卸而不易损坏。
2. 冲击砝码：22.5kg
3. 砝码精度: ±0.01kg
4. 冲击控制：微电脑自动控制，自动提升到试验要求的50mm高度，自动完成落下冲击试验,然后自动找零位。
5. 砝码提升速度：0～200mm/min可调
6. 砝码提升高度：0～200 mm可调
7. 高度测量误差: ±0.5mm
8. 轻质滚轮：10只 满足不同型号试验要求。
9. 控制方式： 微电脑自动控制
10. 显示设定方式：7寸彩色触摸屏
11. 数据存储：系统内存或U盘
12. 报告生成方式：设备采用触摸屏控制，通过USB接口U盘导出数据
13. 位移传感器：0-200mm 2只
14. 位移传感器精度：1mm
六.工作环境
温度为15℃～25℃，相对湿度为20%～70%RH，试验位置的地面应水平、平整。 |
