一.适用范围
适用于测儿童自行车的制动系统的强度、制动性能。
二. 参考标准：
依据标准GB14746-2006 儿童自行车安全要求第3.2.4；3.2.5条款
三.试验原理：

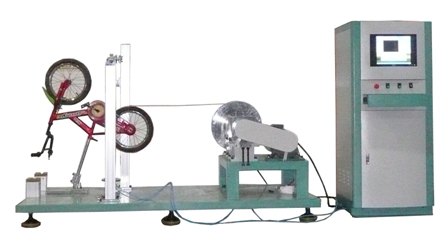

本机用于模拟自行车的骑行环境试验，将组装好的成品车置于机台上，按标准在座管、把手上固定好砝码，调节好安全装置，在微机上设定好相关参数后，微机自动执行测试。
四.试验方法：
1．制动系统负荷试验：
1） 手闸试验： 将自行车成车固定在专门机台上，改变砝码的数量使线闸闸把碰到把套，如果是杆式闸使把与把横管把套顶面相平，在液晶屏上设定好试验次数和试验力，机台自动进行测试，并记录测试结果。
2） 脚闸试验： 在左脚踏上缓慢加载一600N的向上力，微机自动保持15S，自动重复执行测试，达到设定次数后自动终止测试，并保留测试结果。
2．手闸性能试验：将自行车成车固定在机台上，当闸把的力加到45N时微机启动机台以恒定的力带动车轮旋转一周，并自动重复测试，达到设定次数后停止测试，并保留测试结果。
3．脚闸性能试验：将自行车成车固定在机台上，当曲柄上的力加到20N时微机启动机台以恒定的力带动车轮旋转一周，并自动重复测试，达到设定次数后停止测试，并保留测试结果。
五.技术参数：
1. 试验平台及夹具： 配备用于测试制动系统的强度、制动性能测试的相关夹具，采用不锈钢材质，具有足够的强度满足不同尺寸型号样品的测试和频繁使用装卸而不易损坏
2. 力传感器测量范围：3000N
3. 力传感器分辨率： 1/10，000
4. 系统测力精度：±0.5%
5. 控制方式：计算机自动控制
6. 控制系统：
1）依据测试要求配备手闸（300N）、脚闸（600N）、脚蹬（20N～100N）以及沿轮胎切向的施力系统，力值的大小满足试验要求，施力位置符合标准的要求，各类力值应具有大小显示。
2）设备配备多次重复试验控制系统，试验重复次数可设定，并能自动进行试验。
7. 线速度测量范围：0.5m/s～2 m/s（用于车轮轮胎表面的线速度测量和显示）
8. 显示方式：19寸液晶显示器
9. 显示次数： 0-999，999 可任意设定次数
10. 数据存储：计算机自动存储
11. 报告生成方式：计算机生成客户要求格式的试验报告
12. 测速传感器：3只
13. 砝码： 按标准配齐
六.电脑:品牌机,如下配置：
内 存:4G
硬 盘: 500G
显 示 器:19寸液晶显示器
光 驱:DVD
网卡:集成10/100M网卡
键盘:防水抗菌键盘
鼠标:光电防盗抗菌鼠标
操作系统(OPERATING SYSTEM)：为WINDOWS下的最新专用纸箱抗压试验机测试软件，软件本身附含详细的操作说明，同时随机附送一套详细的操作说明书。计算机可兼容于OS/2、NOVELL、UNIX、WINDOWS NT等网络及多用户，操作系统适用PC兼容之各种软件包.
打印机:采用HP打印机
七.工作环境
温度为15℃～25℃，相对湿度为20%～70%RH，试验位置的地面应水平、平整。 |
